在半导体封装与微电子制造领域，BGA封装是高密度、高集成芯片的主流封装形式，广泛应用于微处理器、存储器、ASIC芯片、智能传感模组等高端元器件。相较于传统QFP四边引脚封装，BGA封装彻底改变了芯片互连结构，将外围引脚布局升级为底部阵列式焊球互连，大幅提升I/O端口密度、缩减占用空间、优化电气与散热性能，完美适配电子产品微型化、高性能化的发展趋势。

在实际量产与工艺管控中，BGA封装的品类选型、基板材质、组装流程直接决定芯片成品良率与长期可靠性。很多制程异常、焊点失效、封装翘曲等问题，均源于对BGA封装体系认知不全面、工艺匹配不到位。本文系统性拆解BGA主流封装类型、基板核心结构材质、两大标准组装工艺流程，结合精密焊接量产痛点，讲解高端激光植球工艺的升级价值，为半导体封装与PCBA精密制程优化提供专业参考。



一、BGA封装核心定义与行业应用价值

BGA全称球栅阵列封装，核心特征是将芯片输入输出端子以焊球阵列的形式排布在封装基板底部，摒弃了传统封装四周延伸引脚的设计模式。这种结构革新从根本上解决了传统引脚封装引脚间距过小、易变形、I/O数量受限、占板面积大等行业痛点。同等引脚数量下，BGA封装的PCB占用面积远小于QFP封装，以304引脚规格为例，传统QFP封装整体占板面积超42×42mm，而同规格BGA封装仅需31×31mm，可节省近46%的板面空间，空间利用率优势显著。





除空间优化外，BGA封装的电气性能、散热性能、结构稳定性全面升级。底部阵列焊球互连路径更短，信号传输延迟更低、抗干扰能力更强，适配高频高速芯片运行需求；底部开放式结构可搭配散热盖板、散热器，快速导出芯片运行热量，解决高功耗芯片积热难题；阵列式焊点受力均匀，有效降低封装翘曲、焊点开裂、虚焊失效等不良概率，因此成为高端消费电子、军工航天、精密医疗、智能工控领域高集成芯片的首选封装方案。

随着Chiplet芯粒技术、多芯片堆叠封装技术迭代，BGA封装持续衍生出多元化品类，可适配单芯片、多芯片集成、堆叠式封装等复杂场景，是现代先进半导体封装技术的重要基础载体。



二、主流BGA封装类型及适配场景差异

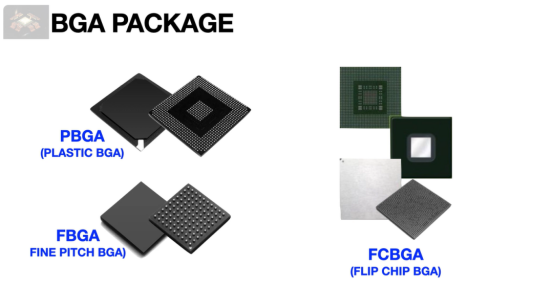

根据封装材质、焊球间距、互连工艺、性能定位的不同，行业主流BGA封装可分为PBGA塑封BGA、FBGA细间距BGA、FC-BGA倒装芯片BGA三大类，三类封装结构特性、成本、性能差异明显，对应不同的生产制程与应用场景。

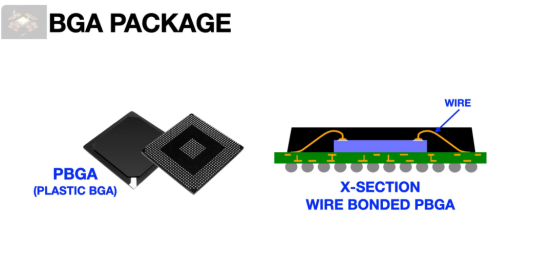

PBGA塑封BGA是行业最早普及的基础型封装，遵循JEDEC MS-034标准规范，封装尺寸覆盖7×7mm至55×55mm，厚度区间0.6mm至2.6mm，常规焊球间距为1.27mm与1.5mm。该封装采用模塑封装工艺搭配引线键合互连技术，工艺成熟、成本可控，可直接适配传统IC焊盘布局，无需额外增设RDL重布线与高端凸点工艺，量产性价比极高。整体结构稳定、适配性强，主要应用于常规微控制器、通用存储芯片、普通工控芯片等对性能要求适中、追求量产性价比的产品场景。

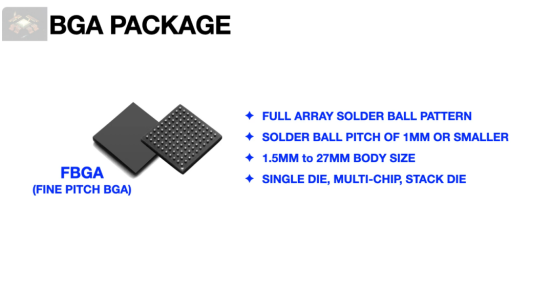

FBGA细间距BGA是针对高密度引脚场景优化的进阶封装类型，核心升级点为缩小焊球间距，最小间距可达0.4mm，常规间距普遍控制在1mm以内。更小的焊球间距可在同等封装尺寸下容纳更多I/O端口，实现高引脚数芯片的小型化封装，同时支持多芯片堆叠、高密度集成封装设计。封装体型更轻薄，最薄厚度可控制在1mm以下，完美适配智能手机、穿戴设备、微型智能模组等空间受限、高集成度的精密电子产品，是消费电子微型芯片的主流封装形态。

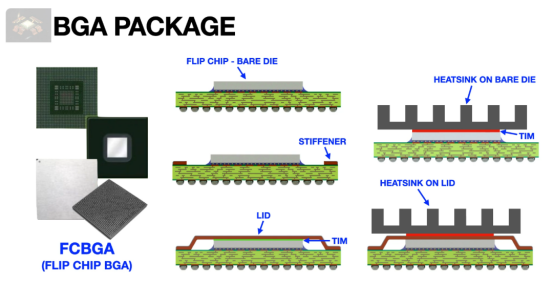

FC-BGA倒装芯片BGA是面向高端高性能场景的顶级封装类型，采用倒装芯片互连工艺替代传统引线键合，彻底优化芯片信号传输路径与散热结构。该封装可大幅提升单位面积I/O密度，信号传输速率更快、损耗更低、稳定性更强；同时芯片背面完全裸露，可直接贴合金属盖板与散热器，散热效率大幅提升，有效解决高功耗芯片的积热问题。整体性能优异，主要适配高端处理器、图形芯片、高带宽通信芯片、军工航天核心控制芯片等高性能、高可靠性应用场景。



三、BGA封装基板结构与行业标准体系

封装基板是BGA芯片的核心承载与互连载体，其材质结构、层压工艺、通孔设计直接决定封装的机械稳定性、电气性能与使用寿命，是保障BGA封装品质的核心基础。行业BGA基板普遍采用层压式结构，整体由芯材、预浸料、铜箔导电层、多层互连通孔构成，各结构分工明确、协同保障封装性能。





芯材是基板的核心骨架，由多层预浸料经高温压合、固化覆铜制成，具备高强度、高刚性、热稳定性强的特点，主要为整个封装基板提供机械支撑，有效防止基板形变、翘曲，保障芯片长期使用的结构稳定性。针对超薄封装、高频高性能场景，行业也会采用无芯基板结构，摒弃传统厚重芯材，缩短层间信号传输路径，进一步优化电气性能，适配高速芯片运行需求，缺点是刚性较弱，制程管控难度更高，易出现细微翘曲问题。

预浸料由玻璃纤维浸渍树脂制成，处于半固化状态，主要填充于芯材与铜箔层之间，起到绝缘隔离、粘合固定的作用，同时配合多层铜箔完成精细化信号布线，满足高密度引脚芯片的布线需求。基板层间互连依靠盲孔、埋孔、微孔结构实现，盲孔连通表层与内层线路，埋孔实现内层线路互通，微孔适配超高密度精细布线，多层孔结构协同，在缩小封装体积的同时，保障信号传输的完整性。





行业针对BGA层压基板制定了完善的IPC标准体系，其中IPC 6010系列明确刚性、柔性印制板的通用要求，IPC 6011划分电子产品可靠性等级，覆盖消费级、商用级、军工级三类品质标准，IPC 6012规范刚性基板的认证与性能指标，IPC 2226专门针对HDI高密度互连基板的结构、层压、布线要求制定细则，为BGA基板选材、设计、生产、检测提供统一合规依据，保障封装制程标准化落地。



四、两大主流BGA组装工艺流程拆解

基于芯片互连工艺的差异，BGA封装组装流程分为引线键合与倒装芯片两大技术路线，两类流程工序差异显著，适配不同封装类型与性能场景，是封装制程管控的核心重点。





引线键合BGA组装流程适配PBGA等常规塑封封装，工艺成熟、量产稳定。整体流程以晶圆预处理为起点，首先通过晶圆背磨工艺将晶圆打磨至适配厚度，再通过精密划切工艺将晶圆分割为单颗裸片，依托UV胶带固定定位，避免划切过程芯片偏移破损。随后通过芯片贴装工艺将裸片固定于封装基板，采用环氧树脂热固化完成贴合加固。为消除贴装、固化过程产生的表面污染物，需通过等离子清洗工艺清洁芯片焊盘与基板布线，保障后续键合精度。清洗完成后开展精细引线键合，依托金线、铜线完成芯片与基板的电气互连，适配细间距、低线弧、长跨度的键合需求。键合完成后再次清洁，通过模塑工艺包裹保护芯片与引线，经激光打标标识产品信息，最终完成植球、基板分割与全维度电性测试，筛选合格成品。

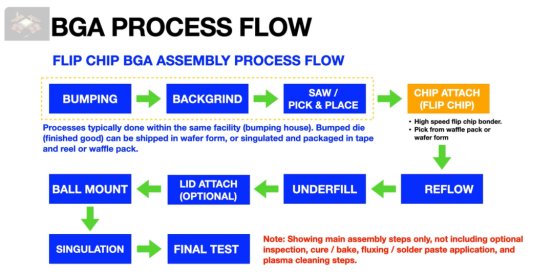

倒装芯片BGA组装流程更适配FC-BGA高端封装，制程精度要求更高、性能更优。流程起点为晶圆凸点制备，通过重布线工艺优化芯片焊盘布局，制作适配倒装焊接的锡球凸点。完成凸点加工后，依次开展晶圆背磨、精密划切、芯片拾取分装，再通过高速倒装键合设备，将凸点芯片精准贴合至基板焊盘，经回流焊接完成电气互连。焊接完成后清洗板面残留，通过底部填充工艺用环氧树脂填充芯片与基板间隙，固化后增强结构稳定性，缓冲热膨胀差异，杜绝焊点开裂失效。后续可根据散热需求加装金属散热盖板，最后完成植球、分割、100%全检电性测试，保障高端封装的可靠性。



五、大研智造激光工艺赋能BGA精密封装制程升级

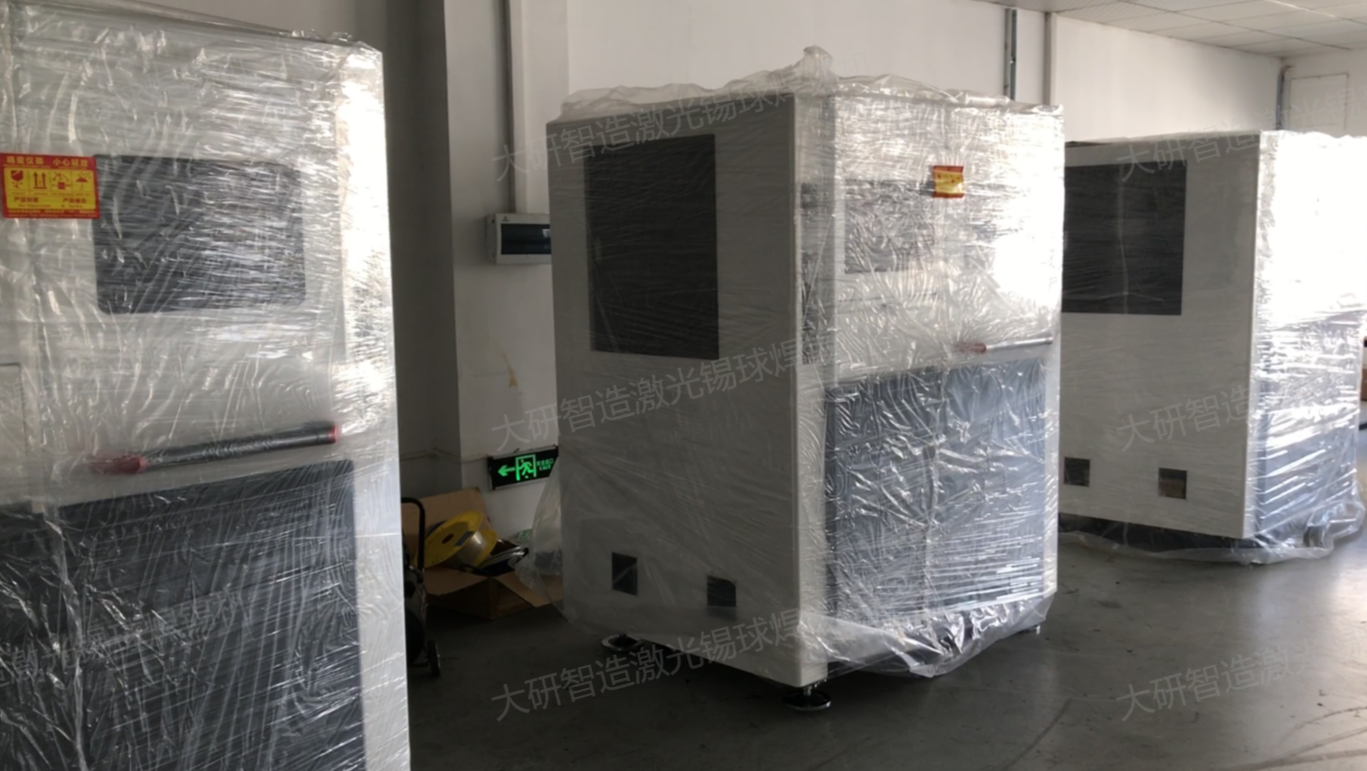

随着BGA封装向细间距、微型化、高可靠方向迭代，传统热风植球、接触式焊接工艺热影响大、精度不足、良率偏低的短板日益凸显，难以适配0.4mm及以下细间距FBGA、FC-BGA封装的生产需求。大研智造深耕精密激光焊接领域二十余年，自研激光锡球焊标准机，针对性适配BGA封装植球、返修、精密焊接全流程场景，完美解决传统制程痛点，助力半导体封装工艺提质降本。





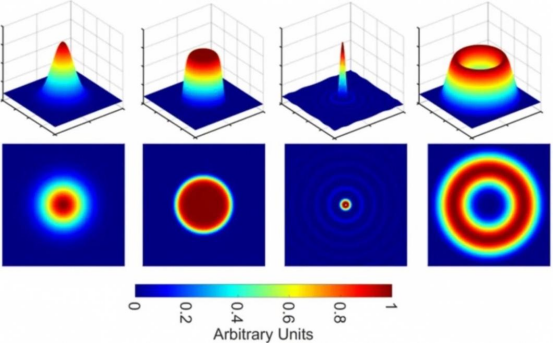

设备依托高精度非接触式激光焊接技术，搭配自研供球系统与视觉定位系统，定位精度可达0.02mm，可稳定适配0.15mm超微焊盘、0.25mm微小间距的BGA精密植球作业，全面覆盖FBGA、FC-BGA细间距封装制程需求。相较于传统工艺，激光单点精准加热模式热影响区域极小，可有效避免BGA基板翘曲、芯片热损伤、周边线路损坏等问题，焊盘损伤率大幅降低，批量生产良品率稳定在99.6%以上，远超传统工艺水准。





在制程优势上，设备可实现无助焊剂洁净植球焊接，从根源杜绝助焊剂残留、结晶腐蚀、离子污染等问题，无需后续清洗工序，精简生产流程、提升封装洁净度，适配军工、医疗、高端消费电子等高可靠BGA封装场景。自主研发的喷锡球机构可适配0.15mm-1.5mm全规格锡球，搭配高精度压差传感与伺服驱动系统，送球精准、锡量可控，锡料利用率大幅提升，有效解决传统工艺多锡、少锡、虚焊、偏球等不良问题。同时设备焊接头自带智能清洁系统，三轴可调适配多角度立体焊接，运维便捷、使用寿命长，可长期保障BGA封装量产的稳定性与一致性。





该设备已广泛应用于各类BGA芯片植球、返修、精密焊接场景，适配微型传感芯片、存储芯片、高端处理器等各类元器件封装生产，凭借高精度、低损伤、高稳定、低运维成本的优势，成为BGA精密封装制程升级的核心装备。



六、行业总结与制程优化展望

整体而言，不同类型的BGA封装在结构、性能、成本、适配场景上形成清晰梯度，PBGA适配通用量产场景，FBGA主打微型高密度场景，FC-BGA专注高端高性能场景，而基板结构选型、组装工艺管控直接决定封装成品品质。在半导体封装精密化迭代的当下，传统组装工艺的精度与稳定性已难以适配高端BGA封装需求。





大研智造激光锡球焊精密焊接工艺，依托非接触、高精度、低热损、洁净化的核心优势，补齐了传统BGA植球与焊接制程的短板，实现精细化、标准化、高可靠量产落地。未来，随着高密度封装、Chiplet集成封装技术持续普及，激光精密焊接技术将成为BGA封装制程升级的核心趋势，持续为微电子精密制造产业赋能提质。
