在PCBA精密制造制程中，元器件封装类型直接决定焊接工艺选型、制程管控标准、良率上限与检测方案。不同结构、引脚形式、布局方式的芯片封装，在焊点分布、热耐受特性、焊接可达性、工艺容错率上存在本质差异。传统标准化回流焊、波峰焊工艺，仅能适配常规大间距、外露引脚的通用封装，面对高密度、微型化、隐蔽式封装器件，极易出现虚焊、连锡、空洞、元件热损伤等批量不良问题。随着电子产品持续向轻薄化、微型化、高集成度迭代，QFP、QFN、BGA、CSP、COB等高端封装全面普及，各类封装的焊接差异化管控，已经成为PCBA工厂提质增效、降低返工成本的核心关键。本文系统拆解行业主流PCBA封装的焊接工艺特性、核心难点与制程差异，结合精密焊接技术迭代趋势，解读大研智造激光锡球焊设备在差异化封装焊接中的适配优势，为电子制造企业精细化工艺管控提供专业参考。



一、直插式封装：低精密、高容错的传统焊接体系

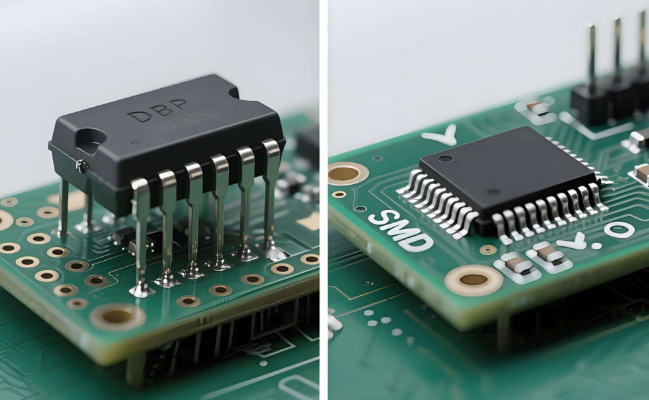

直插式DIP封装是电子制造中最基础、最传统的元器件封装形式，引脚贯穿PCB板孔实现电气连接，广泛应用于常规电阻、电容、接插件、通用芯片等低精密元器件。该类封装结构简单、引脚间距大、焊点完全外露，焊接容错率极高，也是工艺差异最明显的基础品类。





从焊接特性来看，DIP封装引脚尺寸统一、通孔导通空间充足，对温度精度、锡量控制要求较低，常规波峰焊、人工烙铁焊、半自动浸焊均可稳定完成量产作业。焊接过程无需严苛的温度曲线管控，热输入范围宽泛，不会出现元器件热损伤、引脚变形等问题。焊点可视化程度高，焊接完成后可通过肉眼、常规AOI快速检测虚焊、漏焊、连锡等不良，后期返修难度极低。

其核心工艺短板在于封装体积大、集成度低，无法适配微型化精密产品。同时通孔焊接锡量消耗大，焊点体积臃肿，不适合高密度PCB布局。在现代高端PCBA制程中，DIP封装仅保留在通用低压、大体积电子设备中，工艺迭代空间有限，标准化传统焊接即可完全覆盖生产需求，无需高精度特种焊接工艺加持。



二、常规贴片封装：标准化量产的中精密焊接工艺

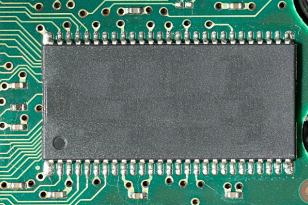

SOP、SOT、SSOP等常规贴片封装，是目前消费电子、工控设备通用PCBA的主流封装类型，属于表面贴装式结构，引脚外露分布在芯片两侧，间距适中、布局规整，适配标准化SMT回流焊量产体系，也是区分传统工艺与精密工艺的过渡性封装品类。





此类封装焊接核心依赖锡膏印刷、回流固化成型，工艺重点集中在锡膏印刷厚度均匀性、回流温度曲线匹配、贴装精度管控。相较于直插封装，贴片封装对温度敏感度显著提升，升温速率、恒温时长、降温梯度不当，极易引发芯片翘曲、引脚虚焊、锡珠飞溅等不良问题。引脚间距越小，对钢网开孔精度、印刷平整度、炉温稳定性的要求越高，精细化管控不足会直接导致批量良率波动。

从制程难度来看，常规贴片封装焊点外露、检测便捷，标准化回流焊工艺成熟、量产效率高，能够满足绝大多数中低端、中端电子产品的量产需求。但该工艺存在固定短板，整体高温加热模式对热敏性元器件不友好，且锡膏固化模式锡量可控性有限，微小引脚极易出现连锡、虚焊问题，无法适配超高密度、超微间距的高端贴片封装生产。



三、高密度扁平封装：窄间距高难度精密焊接制程

QFP、QFN两类高密度扁平封装，是高端消费电子、车载电子、智能硬件的核心封装形式，引脚密集、体积微型化、集成度极高，彻底脱离传统标准化焊接工艺的适配范围，对焊接精度、热管控、锡量控制、设备稳定性提出严苛要求，也是目前PCBA工厂工艺管控的重点与难点。

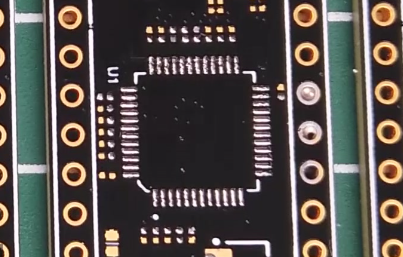

QFP封装为四边引脚外露结构，引脚数量多、间距极小，部分精密型号引脚间距不足0.3mm，密集排布的引脚极易出现批量连锡、桥连、虚焊问题。传统锡膏印刷工艺难以精准控制微区锡量，钢网开孔微小易堵塞，导致锡膏涂布不均，回流后焊点一致性差。同时芯片整体面积大、基材轻薄，整体回流高温极易引发芯片翘曲变形，造成局部引脚脱焊、接触不良。

QFN封装采用无引脚扁平结构，电极触点集中在芯片底部，焊接点位隐蔽、不可视，焊点检测难度大幅提升。该封装散热快、对温度波动极度敏感，温度偏差会直接导致焊点空洞率超标、接触电阻异常，影响产品信号传输稳定性与使用寿命。传统回流焊整体加热模式热输入量大，无法实现局部精准控温，极易损伤芯片内部精密电路，不良率居高不下。

两类高密度封装均无法依靠普通量产工艺实现高品质生产，必须依托高精度印刷设备、精准炉温管控体系，搭配精密返修、补焊工艺，才能保障量产良率，是区分普通PCBA产线与高端精密产线的核心指标。



四、阵列式隐蔽封装：超高精密特种焊接核心场景

BGA、CSP、COB阵列式封装是目前半导体先进封装、高端精密电子的主流形式，焊点以阵列方式集中在芯片底部，完全隐蔽不可视，引脚密度极高、焊点尺寸微小，是PCBA焊接工艺难度的天花板，彻底摒弃传统焊接逻辑，必须依托特种精密焊接工艺完成生产与返修。

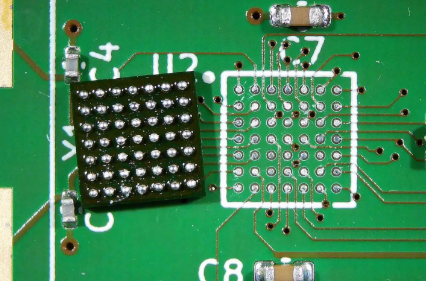

BGA封装焊点呈矩阵式排布，锡球直径微小、间距紧凑，传统锡膏回流工艺空洞率高、锡量均匀性差，批量生产极易出现隐性虚焊、底部连球等问题，且焊点隐蔽，常规AOI无法检测，仅能通过X-ray设备筛查，检测成本高、隐性不良风险大。同时整体高温回流会导致芯片整体受热，多层基材热胀冷缩系数差异易引发芯片偏移、焊点开裂，长期使用可靠性不足。





CSP芯片级封装、COB板上芯片封装尺寸更微型化，焊点精度、热管控要求达到行业极致，传统焊接工艺完全无法适配。这类封装主要应用于高清摄像模组、微型传感器、晶圆级器件、高端穿戴设备等领域，对焊点饱满度、一致性、低热损伤、零残留污染有着刚性要求，是精密激光锡球焊工艺的核心适配场景。



五、不同封装焊接的核心差异与工艺选型逻辑

综合各类主流PCBA封装特性，焊接工艺差异核心集中在精度要求、热输入模式、锡量控制、检测难度、量产适配性五大维度。封装集成度越高、焊点越隐蔽、间距越小，工艺容错率越低，对设备精度与工艺管控能力要求越严苛。直插、常规贴片封装侧重量产效率，可依托传统设备实现规模化生产；高密度扁平封装、阵列隐蔽封装侧重精度与良率，必须采用精细化、特种焊接工艺。





传统回流焊、波峰焊适合标准化、大批量、低精密封装量产，成本低、效率高，但存在热输入量大、锡量可控性差、易产生锡渣残留、损伤热敏元件等短板，无法适配高端微型封装。人工焊接灵活性强，但一致性差、效率低、人工成本高，仅适合少量返修作业，无法满足批量精密生产需求。针对高端隐蔽式、微间距、热敏型封装，非接触式、局部精准加热的激光锡球焊工艺，成为行业最优解决方案。



六、大研智造激光锡球焊设备 多封装精密焊接适配优势

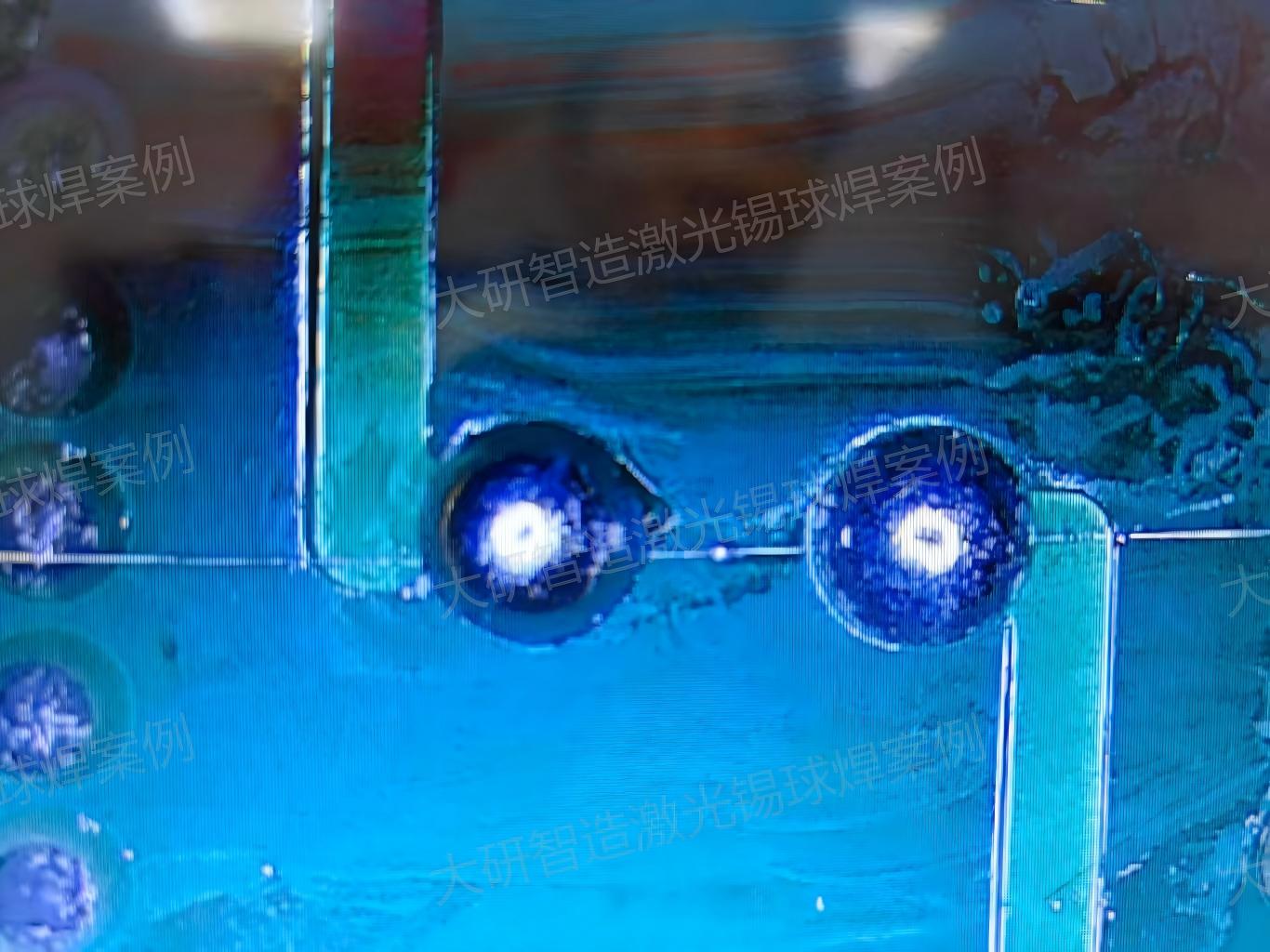

针对各类高端精密PCBA封装的焊接痛点与工艺差异，大研智造依托二十余年精密焊接工艺沉淀，自研激光锡球焊标准机，精准适配QFP密脚、QFN底电极、BGA阵列植球、COB微型焊点等全品类高端封装的精密焊接与返修需求，完美弥补传统工艺短板，适配差异化封装的高精度生产标准。





设备具备超高精密加工能力，定位精度可达0.02mm，可稳定完成0.15mm超微焊盘、0.25mm窄间距焊点焊接，精准适配各类超微间距高密度封装器件。自研供球系统可实现0.15mm-1.5mm全规格锡球定量供给，锡量控制精准，彻底解决密脚封装连锡、虚焊、锡量不均等问题，焊点饱满圆润、一致性极高，批量生产良品率稳定在99.6%以上。





依托非接触式局部激光加热技术，设备仅对单一焊点定点熔融，热输入范围极小、热影响可控，不会对QFN、BGA、COB等热敏性精密芯片造成整体高温损伤，有效规避芯片翘曲、内部电路损坏、基材变形等不良问题，完美适配高端封装器件的低热敏焊接需求。搭配同轴高纯氮气保护系统，焊接过程隔绝空气氧化，焊点致密无空洞，大幅提升隐蔽式封装焊点的长期使用可靠性。





设备全程采用无助焊剂洁净焊接工艺，无化学残留、无需后道清洗，契合高端精密电子洁净生产标准，杜绝残留腐蚀引发的后期焊点失效问题。搭载高清视觉识别系统与三轴可调焊接机构，可精准适配底部隐蔽焊点、立体异形焊点的焊接作业，解决BGA、COB等封装焊点不可视、难焊接、难返修的行业痛点。同时设备自带智能清洁系统，运维便捷、喷嘴使用寿命长，整体采用大理石龙门稳定架构，长期量产精度无漂移，适配多品类、差异化封装的长期稳定生产。





相较于传统设备，大研智造激光锡球焊设备不追求大批量通用量产效率，专注精密单点、复杂封装、微小焊点、隐蔽点位的精细化焊接，可作为高端PCBA产线的核心精焊、返修设备，与传统回流焊、波峰焊形成工艺互补，适配不同封装的差异化生产需求，帮助企业解决高端封装焊接良率低、隐性不良多、返修成本高的痛点。依托全套自主知识产权与非标定制能力，可针对特殊封装结构、特殊工艺需求，提供专属工艺方案，适配各类前沿PCBA封装制程迭代。



七、总结

PCBA元器件封装形态决定焊接工艺的选型标准与管控难度，从传统直插封装、常规贴片封装，到高密度扁平封装、阵列隐蔽式封装，焊接精度、热管控、锡量控制、检测难度逐级提升，工艺体系完全差异化。传统焊接工艺仅能覆盖中低端标准化封装量产，无法适配现代微型化、高密度、高可靠精密封装的生产需求。





大研智造激光锡球焊设备凭借超高定位精度、低热损伤、洁净无残留、适配多类精密封装的核心优势，精准解决高端PCBA封装的焊接痛点，助力电子制造企业完成精密制程升级，提升高端产品良率与生产稳定性。
