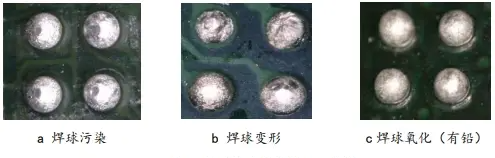

在精密电子激光锡球焊量产制程中，喷嘴沾锡是高频高发的工艺异常问题，普遍困扰微电子、3C精密组件、医疗电子、半导体封装等高端制造产线。喷嘴作为锡球输送、激光熔接、同轴吹气防护的核心精密部件，一旦内壁或喷口出现沾锡积瘤，会直接引发锡球输送偏移、熔锡飞溅、焊点大小不均、空焊漏焊等批量不良，严重时还会造成喷嘴堵塞、设备停机，大幅增加产线运维成本与物料损耗。多数工厂仅通过频繁拆卸清洁、更换喷嘴解决表面问题，却忽略沾锡的底层设备机理与工艺根源，导致问题反复出现。本文从结构特性、热管理、气路防护、工艺匹配、运维规范多维度，系统拆解激光喷锡球焊喷嘴沾锡的核心成因，结合精密量产标准明确管控阈值，同时结合大研智造激光锡球焊设备的结构与技术优势，讲解针对性优化方案，为企业稳定精密焊接制程、降本增效提供专业参考。

一、喷嘴结构与表面精度：沾锡问题的物理基础诱因

激光喷锡球焊的喷嘴属于超高精密微孔结构件，内孔表面光洁度、孔径公差、同心度、材质特性，直接决定熔融锡料的附着概率，是引发沾锡问题的核心物理根源。液态锡料具备极强的润湿流动性，喷嘴内孔微观表面不平整，会形成大量微米级凹坑与毛刺，熔融锡液在高速喷射过程中会在微观缺陷处滞留锚定，逐步堆积形成薄锡膜，长期量产累积后演变为顽固锡瘤，持续吸附后续熔锡，形成恶性循环。

行业量产数据表明，当喷嘴内孔粗糙度超过Ra0.4μm时，微观锚定效应会显著加剧，沾锡频次大幅提升，喷嘴清洁周期与使用寿命大幅缩短。同时，普通加工工艺制作的喷嘴存在孔径公差偏大、内外圆同心度偏差、喷口圆度变形等问题，锡球下落过程中会出现轻微偏磨、受热不均，局部熔锡会贴合孔壁残留堆积。常规不锈钢材质喷嘴与SAC305等通用焊锡合金润湿角偏小，极易发生金属润湿粘附与轻微冶金结合，即便常规清洁也难以彻底去除残留锡层，是低端喷嘴频繁沾锡的核心短板。

除内孔精度外，喷嘴端口结构设计同样影响沾锡概率。平直端口、无导流结构的普通喷嘴，熔锡喷射时易产生微量回流反溅，部分液态锡会附着在端口边缘，持续高温作业下不断堆积氧化，形成硬质锡瘤，干扰后续锡球喷射轨迹与成型效果。

二、热管理失衡：高温累积引发的持续性沾锡隐患

温度管控失衡是喷嘴沾锡最核心的动态诱因，也是量产中最易被忽视的工艺问题。激光锡球焊依靠高能量激光束定点熔化锡球，若激光功率参数匹配不当、焦点位置偏移、离焦量异常，会导致喷嘴出口区域温度远超焊锡合金熔点。以主流SAC305无铅锡球为例，其熔点约为217℃，若喷嘴区域长期处于250℃以上高温状态，熔融锡料在喷嘴内部的液态停留时间会大幅延长，流动性变差，极易粘附在孔壁与端口位置。

批量连续作业工况下，设备会产生持续性热累积，若散热结构设计不合理，喷嘴基座、喷口区域温度持续居高不下，无法快速降温复位，会形成常态化高温附着环境。不同于单点间断作业，量产高频焊接的热叠加效应，会让微量残留锡液持续固化堆积，逐步形成稳定沾锡层。同时激光焦点偏移引发的局部高温灼烧，会造成喷嘴局部材质氧化、表面粗糙度上升，进一步加剧锡料附着，形成温度异常与结构缺陷的双向恶性循环。

三、气路防护失效：氧化加剧放大沾锡粘附特性

氮气同轴吹气保护系统是抑制喷嘴沾锡、保障焊点品质的关键辅助结构，气路参数不达标、气流紊乱、纯度不足，会直接加剧锡料氧化，大幅提升沾锡概率。稳定的高纯氮气屏障可以隔绝空气氧气，避免熔融锡料氧化，同时均匀气流可辅助熔锡快速脱落、冲刷微量残留，从源头减少锡料附着堆积。

当氮气纯度低于99.99%时，氧气含量超标，熔融锡料会快速生成二氧化锡等高价氧化物，氧化后的锡料流动性大幅降低、粘附性显著增强，极易牢牢附着在喷嘴内壁，形成坚硬难清理的氧化锡层。同时吹气压力、流量不匹配，会造成气流紊乱、气压不足，无法形成密闭防护气幕，空气持续侵入焊接区域。气压过小时无冲刷效果，微量熔锡残留无法被及时带走；气压过大则会造成熔锡反溅回流，锡液反向贴合喷嘴内壁，快速形成沾锡堆积。非同轴气流设计会导致防护盲区，局部氧化严重，进一步放大沾锡缺陷。

四、工艺参数与运维缺失：量产迭代中的隐性诱因

激光加热节奏与送球节奏不匹配，是量产中引发间歇性沾锡的重要原因。设备送球速度、出球时序与激光熔锡时序未精准同步，会导致锡球提前进入喷嘴内部，在未到达焊接工位时提前熔化，液态锡料滞留孔壁，长期累积形成沾锡积层。频繁启停产线、参数随意调试、不同规格锡球混用未适配专属参数，都会加剧工艺紊乱，增加沾锡异常概率。

常态化运维缺失会让轻微沾锡问题持续恶化。多数产线未建立标准化喷嘴清洁、检测、更换机制，微量残留锡膜未及时清理，会成为后续沾锡的附着基底，逐步累积成顽固锡瘤。同时车间温湿度异常、粉尘油污超标，杂质附着喷嘴内壁与喷口，会与熔锡结合形成复合型残留，提升清理难度，缩短喷嘴使用寿命。

五、大研智造设备针对性优化设计，从源头抑制喷嘴沾锡

依托二十余年精密激光焊接工艺研发与量产经验，大研智造针对行业普遍存在的喷嘴沾锡痛点，从结构设计、材质选型、热管理、气路系统、工艺匹配、运维设计六大维度完成全方位优化，自研激光锡球焊标准机可从源头大幅降低沾锡概率，提升设备稳定性与连续量产能力，减少运维成本与停机损耗。

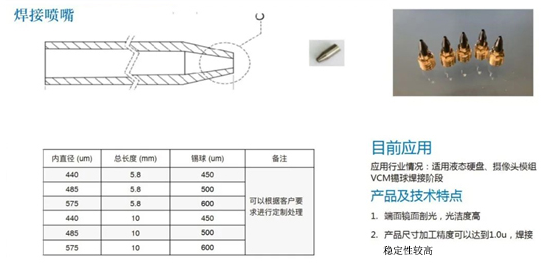

在喷嘴硬件结构与材质层面，设备搭载自研高精密喷锡球机构，采用低润湿性钨基硬质合金定制喷嘴，材质与锡料润湿角大于120°，从材料属性上抑制熔锡粘附。喷嘴采用超精密加工工艺，内孔粗糙度严格控制在Ra0.4μm以内，孔径公差精准管控，同心度、圆度误差极小，彻底消除微观凹坑带来的锚定沾锡问题。独特的倒锥导流结构设计，可精准引导熔锡垂直喷射，杜绝锡液回流反溅，大幅减少端口残留堆积，喷嘴使用寿命可达30-50万次喷射，远超行业常规水平。

在热管理与激光控制层面，设备搭载自研激光发生器，激光能量稳定波动控制在3‰以内，能量输出均匀可控，可根据0.15mm-1.5mm不同规格锡球、不同基材材质，匹配专属激光功率与离焦参数，精准控制熔锡温度，将喷嘴区域温度稳定管控在锡料熔点合理区间，避免超温过热与热累积问题。搭配优化散热结构，高频连续作业可快速散热复位，杜绝持续性高温引发的沾锡堆积，同时保护热敏元器件，兼顾焊接精度与设备稳定性。

在气路防护与工艺匹配层面，设备配备标准化同轴氮气保护系统，支持99.99%-99.999%高纯氮气适配，0.5MPa稳定供气压力可形成均匀密闭气幕，彻底隔绝氧气，抑制锡料氧化粘附。同轴吹气结构无防护盲区，气流均匀柔和，既能快速冲刷微量残留熔锡，又可避免气压过大导致的锡液反溅，双向规避沾锡隐患。同时设备搭载高精密压差传感器与高速伺服送球系统，送球时序、出球速度与激光熔锡节奏精准联动，杜绝锡球提前熔化滞留问题，工艺匹配度极高。

在智能运维设计层面，设备焊接头自带智能清洁系统，无需频繁拆卸喷嘴，可在线完成常态化清洁，省时省力、大幅降低运维成本。激光焊接头支持三轴可调，适配多场景精密焊接的同时，便于喷嘴对位检测与维护保养。搭配大理石龙门稳定架构，设备长期量产无精度漂移，参数稳定性强，可长期维持低沾锡、高良率的量产状态，批量生产良品率稳定在99.6%以上，完美适配高清摄像模组、VCM马达、MEMS传感器、半导体植球、精密医疗电子等高端精密产品的连续生产。

六、行业总结与制程管控建议

综合来看，激光喷锡球焊喷嘴沾锡并非单一故障导致，而是结构精度、热管理、气路防护、工艺匹配、运维规范多维度问题叠加形成的量产异常。单纯依赖后期清洁更换，无法从根源解决问题，只有精准管控喷嘴加工精度、稳定热管理体系、优化气路防护、匹配标准化工艺参数，才能彻底降低沾锡频次，稳定产线良率。

大研智造激光锡球焊设备通过硬件结构自研、工艺参数优化、智能运维设计，系统性解决行业喷嘴沾锡痛点，有效减少设备停机频次与运维物料损耗，保障精密焊接制程的长期稳定性，帮助电子制造企业实现提质、增效、降本的多重目标，为高端精密电子焊接量产提供可靠的设备与工艺支撑。

欢迎联系大研智造，我们将为您提供：

✅ 免费的焊接工艺诊断

✅ 定制化的激光锡球焊锡机打样方案

✅ 全流程的自动化焊接系统集成服务

✅ 可OEM定制，欢迎中间商、代理商咨询。

立即预约技术咨询：[ 186-2714-0925 ] |   ” 联系我们 ”  页面在线留言  或 直接在线客服咨询，获取更多技术细节与行业案例。
