在电子制造领域，PCB（印制电路板）作为电子产品的核心部件，其焊接质量直接关系到产品的性能与可靠性。而在激光焊锡过程中，PCB焊盘涂层扮演着至关重要的角色。不同的焊盘涂层不仅影响着焊接的可操作性，更对焊点的长期稳定性、电气性能有着深远影响。本文将详细剖析常见的PCB焊盘涂层种类及其在激光焊锡中的应用特性，同时结合大研智造激光锡球焊锡机的技术优势，为电子制造行业提供全面的技术参考。



一、ENIG Ni(P)/Au镀层：高端应用下的机遇与挑战

（一）镀层特点





ENIG Ni(P)/Au工艺，即化学镀镍、金，通常在PCB涂覆阻焊层（常见为绿油）后进行。该工艺的核心目标在于保障焊盘的可焊性与焊点可靠性 。其中，化学镀Ni层厚度一般控制在3 - 5μm，起到隔离铜层与外界环境、增强焊接结合力的作用；化学镀Au层则分为薄Au层（又称浸Au、置换Au）和厚Au层（又称还原Au），薄Au层厚度为0.025 - 0.1μm，厚Au层厚度一般在0.3 - 1μm（常见为0.5μm左右） ，主要用于防止镍层氧化，提升表面抗氧化性与可焊性。



化学镀镍层中的含P量是影响镀层性能的关键因素。实践表明，含P量在7% - 9%（中磷）时，镀层性能表现最佳。含P量过低，镀层耐腐蚀性差，易被氧化，且在腐蚀环境中，由于Ni/Au形成的腐蚀原电池作用，会导致Ni表面生成黑膜（NixOy），严重影响可焊性与焊点可靠性；而含P量较高时，镀层抗腐蚀性增强，可焊性也能得到有效改善。



（二）应用特性



ENIG 镀层黑盘发生区界面化合物形貌





1. 成本高昂：ENIG Ni(P)/Au工艺涉及多种化学试剂与复杂流程，导致其成本显著高于其他涂层工艺，通常适用于对性能要求极高、成本敏感度较低的高端电子产品；

2. 黑盘问题：尽管工艺不断改进，但“黑盘”现象仍难以完全杜绝。黑盘的出现会大幅增加虚焊风险，导致产品不良率居高不下，成为生产中的棘手问题；

3. 互连可靠性：在二级互连可靠性方面，ENIG Ni/Au表面不如OSP、Im-Ag、Im-Sn及HASL-Sn等涂敷层，在长期使用或恶劣环境下，焊点失效风险更高；

4. 高频信号影响：当PCBA工作频率超过5GHz，由于Ni-P复合镀层导电性低于铜，在趋肤效应作用下，信号传输速度会明显下降；同时，焊接过程中Au溶入钎料形成的AuSn4金属间化合物碎片，会导致高频阻抗无法恢复至理想状态；

5. 金脆隐患：焊接时间较短时，Au难以在焊料中充分扩散，易在局部形成高浓度层，该区域强度较低，存在“金脆”风险，降低焊点长期可靠性。



在激光焊锡中，由于激光能量集中、焊接时间短，ENIG Ni(P)/Au镀层的“金脆”风险和高频信号问题可能更为突出，需谨慎选择工艺参数。

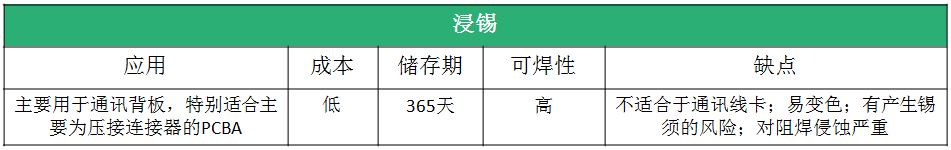

二、Im-Sn镀层：无铅化进程中的潜力之选

（一）镀层特点





Im-Sn（浸锡）工艺在无铅化浪潮中备受关注，通过硫酸亚锡或氯化亚锡等化学反应，在PCB焊盘表面形成0.1 - 1.5μm的Sn层（多次焊接场景下，浸Sn厚度至少需达到1.5μm） 。镀层厚度受镀液中亚锡离子浓度、温度及镀层疏孔度等因素影响。不过，Sn层接触电阻较高，在接触探测测试中表现不如浸银镀层；常规Im-Sn工艺所得镀层呈灰色，表面蜂窝状结构导致疏孔较多，易加速老化进程。



（二）应用特性

1. 成本优势：与ENIG Ni/Au、Im-Ag、OSP等工艺相比，Im-Sn成本较低，适合对成本敏感、对性能要求适中的电子产品；

2. 锡晶须问题：Sn镀层存在锡晶须现象，可能对精细间距与长使用寿命器件造成影响，但对PCB整体影响相对较小；

3. 锡瘟风险：Sn在13.2℃以下会发生相变，转变为粉末状的灰色锡（α锡），导致强度丧失，因此在低温环境应用中需谨慎考虑；

4. 金属间化合物生长：在温度作用下，Sn镀层与铜层会加速扩散，促使SnCu金属间化合物（IMC）生长，影响焊点长期稳定性；

5. 润湿性变化：新制Im-Sn镀层润湿性良好，但储存一段时间或经过多次再流焊接后，润湿性会快速下降，后端应用工艺窗口较窄。



对于激光焊锡，Im-Sn镀层的快速润湿性可充分发挥激光焊接速度优势，但需注意控制焊接温度与次数，避免加速镀层老化与IMC生长。

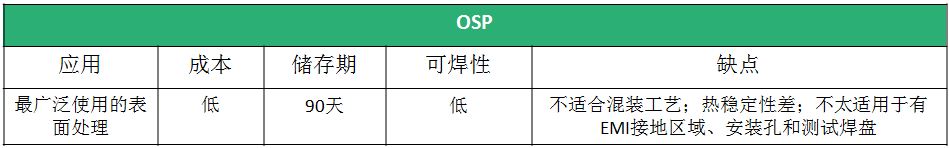

三、OSP涂层：简约高效的经济之选

（一）涂层特点





OSP（有机助焊保护膜）于20世纪90年代兴起，通过含有苯骈三氮唑（BTA）、咪唑、烷基咪唑、苯骈咪唑等的水溶液与清洁铜表面发生反应，形成一层有机络合物保护膜，有效防止铜表面氧化。



（二）应用特性

1. 成本与工艺：OSP成本低廉，工艺相对简单，是追求性价比的电子产品常用选择；

2. 无残留优势：焊接加热时，铜的络合物迅速分解，仅留下裸铜表面。由于OSP层极薄（通常为0.2 - 0.4μm），且会被稀酸或助焊剂分解，基本无残留物污染问题；

3. 兼容性：对有铅、无铅焊接均有较好兼容性，但与中等活性（RMA）助焊剂匹配良好，与低活性松香基免清洗助焊剂兼容性欠佳；

4. 厚度敏感性：OSP厚度对助焊剂匹配要求较高，不同厚度需搭配不同类型助焊剂，使用时需严格控制；

5. 储存限制：OSP涂层对储存环境要求苛刻，车间寿命较短，若生产管理无法有效配合，可能影响使用效果。



在激光焊锡中，OSP涂层的快速分解特性与激光焊接的快速加热过程相契合，但需注意选择合适的助焊剂，以确保焊接质量。

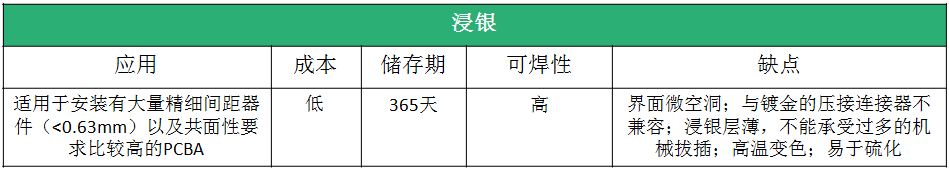

四、Im-Ag镀层：性能与风险并存的特殊涂层

（一）镀层特点





Ag具有优异的导热性、导电性、焊接性，反光能力强，高频损耗小，表面传导能力高 ，在PCB焊盘涂层中应用广泛。然而，Ag对S亲和力极高，易与大气中微量的S（H₂S、SO₂或其他硫化物）反应生成Ag₂S、Ag₂O，导致表面变色、丧失可焊性；此外，在潮湿环境下，Ag离子易沿绝缘材料表面及内部迁移，造成绝缘性能劣化甚至短路。Im-Ag工艺在基材铜上沉积的Ag层厚度为0.075 - 0.225μm，表面平滑，可满足引线键合需求。



（二）应用特性





1. 成本与性能：与Au、Pd等贵金属相比，Im-Ag成本相对较低，且具有良好的引线键合性与和Sn基钎料合金的优良可焊性；

2. 金属间化合物：Ag与Sn形成的Ag₃Sn金属间化合物无明显易碎性，对焊点可靠性影响较小；

3. 高频优势：在射频（RF）电路中，利用趋肤效应，Ag的高电导率特性可充分发挥，提升信号传输性能；

4. 环境敏感性：Ag镀层易与空气中的S、Cl、O反应，导致表面失去光泽、影响可焊性与外观，需做好储存与防护。



激光焊锡时，Im-Ag镀层的高导电性与快速焊接特性相得益彰，但需加强对环境因素的控制，避免镀层提前失效。





五、热风焊料整平（HASL）：高性价比的传统之选

（一）工艺原理





热风焊料整平（Hot Air Solder Level，HASL），俗称喷锡，分为无铅喷锡和有铅喷锡，是电子制造中最常用的表面处理工艺之一。该工艺通过将电路板浸入熔融焊料（锡 / 铅合金）中，使焊料均匀覆盖 PCB 上裸露的铜表面。当 PCB 离开熔锡槽时，高压热空气通过气刀快速吹过表面，将多余焊料去除并使焊料沉积平整，最终形成一层保护涂层 。HASL 工艺温度通常为 250℃，表面处理厚度范围在 1 - 40μm，PCB 保存寿命可达 12 个月。



（二）应用特性





1. 显著优势：HASL 工艺成本低廉，操作相对简单，适合大规模生产；其涂层具有良好的抗腐蚀、抗氧化性能，可焊性佳，且通过目视检查即可快速判断焊盘状态，便于质量管控；

2. 应用局限：由于气刀整平效果有限，HASL 涂层表面平整度欠佳，不适用于间距小于 0.5mm 的微小器件焊接；高温处理过程中易产生锡珠、导致 PCB 变形，且无法满足电镀通孔的特殊需求，在精密电子制造中的应用逐渐受限。



六、化学镀镍化学镀钯浸金（ENEPIG）：性能升级的高端方案

（一）镀层结构





ENEPIG 工艺在 ENIG 的基础上，于镍层与金层之间增加了一层钯（Pd），形成铜 - 镍 - 钯 - 金的四层结构。其中，镍沉积厚度约 3 - 6μm，钯层厚度 0.1 - 0.5μm，金层厚度 0.02 - 0.1μm 。钯层的引入有效隔离了镍与金的直接接触，显著降低了黑垫（NixOy）风险，提升了镀层抗氧化能力与表面平整度。



（二）应用特性





1. 性能优势：ENEPIG 表面极为平整，可直接进行引线键合，且支持多次回流焊，焊点可靠性突出，适用于航空航天、医疗设备等对稳定性要求极高的领域；

2. 应用挑战：该工艺成本高昂，生产流程复杂，对环境与设备要求严苛；金层过薄导致耐磨性不足，金线键合可靠性低于软电解金，且在焊接过程中易产生锡珠，需严格控制工艺参数。



针对 ENEPIG 涂层的精细结构，大研智造激光锡球焊锡机采用脉冲激光调制技术，通过精准控制能量密度与作用时间，避免钯层与金层过度熔毁，同时确保焊点形成牢固的金属间化合物，在保障镀层性能的前提下实现高质量焊接。



七、电镀镍金（Electrolytic Nickel/Gold）：多样化应用的贵金属涂层

（一）镀层分类

电镀镍金工艺根据金层特性分为 “硬金” 与 “软金”：







• 硬金：纯度约 99.6%，为金 - 钴 / 镍 / 铁合金，常用于金手指、PCB 触点等高磨损区域。其厚度依据应用场景而定，如 IPC 1/2 类应用建议金层 25μin、镍层 100μin，3 类应用建议金层 50μin、镍层 100μin；

• 软金：纯度达 99.9%，主要用于引线键合，相比硬金具有更高的可焊性与键合强度，能形成更牢固的焊接接头。



软电解金表面处理





（二）应用特性

1. 核心优势：电镀镍金涂层保质期长，焊点可靠性高，表面耐磨性能优异，适用于对耐久性要求严格的电子产品；

2. 应用局限：该工艺成本高昂，且硬金的可焊性较差；在金手指设计中，需额外规划导电走线，增加了 PCB 设计复杂度。



大研智造激光锡球焊锡机针对电镀镍金涂层的高反射率特性，优化激光波长与光路设计，采用 915nm 半导体激光搭配专用光学镜片，有效提升能量吸收率，确保在不损伤金层的前提下实现高效焊接。



八、PCB 表面处理工艺选择指南

PCB 表面处理工艺的选择直接影响产品良率、生产成本与性能表现。工程实践中，可从以下维度综合考量：





1. 焊盘平整度需求：对于 BGA、μBGA 等高密度封装器件，优先选择 ENIG、ENEPIG 或 OSP 等薄且均匀的涂层，确保焊接精度；

2. 可焊性与润湿性：以焊接良率为核心时，推荐 Im-Sn、HASL 等天然可焊性优异的工艺，或通过助焊剂匹配优化 OSP 的焊接表现；

3. 焊接次数限制：需多次返工的场景应避免 OSP，转而采用 ENIG、ENEPIG 等耐反复焊接的涂层，或选择沉金 + OSP 的复合工艺；

4. 环保合规要求：遵循 RoHS 标准时，可选用 ENIG、Im-Sn、Im-Ag、OSP 等无铅工艺；

5. 特殊工艺需求：涉及金线 / 铝线键合时，仅 ENIG、ENEPIG、软电解金可满足键合强度要求；需 ICT 测试的 PCB 宜采用镀金（硬金）提升接触可靠性，而 FCT 测试则更适配 OSP 的低残留特性；

6. 成本与保质期平衡：对成本敏感的消费级产品可选择 OSP、HASL，长期储存需求则优先考虑 ENIG、HASL 等长保质期工艺。



九、大研智造激光锡球焊锡机：适配多元涂层的焊接利器

面对不同PCB焊盘涂层的特性与需求，大研智造激光锡球焊锡机凭借先进技术，为各类涂层的激光焊锡提供了可靠解决方案。



（一）技术优势





1. 高精度定位：搭载500万像素CCD相机与先进图像处理算法，定位精度达±0.15mm，可精准匹配不同涂层焊盘的微小尺寸与精细间距，即使面对OSP涂层的超薄铜表面或Im-Sn的蜂窝状结构，也能实现精准焊接；

2. 精准能量控制：支持激光功率60 - 150W（半导体）/200W（光纤）可调，配合PID闭环控制系统，可根据ENIG Ni(P)/Au的热敏感特性、Im-Sn的快速润湿性等，精确调节激光能量与脉冲参数，将热影响区控制在最小范围，避免对涂层与PCB造成损伤；

3. 高效锡球输送：自主研发的真空负压锡球输送系统，可稳定输送0.15 - 1.5mm不同直径锡球，输送误差≤±0.01mm，适配Im-Ag、OSP等不同涂层对焊点大小与形状的要求；

4. 智能化控制：内置多种焊接工艺参数库，可快速调用针对不同涂层的优化参数，如针对ENIG Ni(P)/Au的防“金脆”参数、Im-Sn的防IMC过度生长参数等，同时支持客户自定义编程，满足个性化焊接需求。



（二）应用案例





在某高端智能穿戴设备PCB焊接项目中，客户采用ENIG Ni(P)/Au镀层，要求焊点在高频信号传输下保持稳定。大研智造激光锡球焊锡机通过精准控制激光能量与焊接时间，避免Au过度溶入钎料，有效解决了高频阻抗问题，产品良品率达99.6%；在另一消费级电子产品项目中，针对Im-Sn镀层，设备优化了锡球输送与激光加热参数，在保证焊接效率的同时，抑制了IMC生长，延长了产品使用寿命。



十、结语





PCB焊盘涂层的选择与激光焊锡工艺的匹配是精密电子制造的核心课题。从传统HASL到高端ENEPIG，每种涂层均有其独特的应用场景与技术挑战。大研智造激光锡球焊锡机以创新技术为桥梁，打破涂层特性限制，为电子制造企业提供兼具可靠性与灵活性的焊接解决方案。未来，随着电子产品向小型化、高集成化发展，大研智造将持续深耕焊接技术创新，助力行业攻克更多工艺难题，推动电子制造迈向更高精度与效率。
