一、骨传导声学器件的焊接挑战与行业痛点

在智能穿戴设备蓬勃发展的当下，骨传导耳机、智能眼镜、助听器等产品凭借独特的声学传导技术，为用户带来了全新的音频体验。作为核心发声部件的骨传导传感器扬声器，其尺寸仅为10.8毫米x6.6毫米，却集成了复杂的引线与插针结构。这类精密器件对焊接工艺提出了近乎严苛的要求：既要确保焊点在微小空间内精准成型，又要避免焊接热影响损伤脆弱的声学振膜与电子元件；同时，为满足长时间佩戴的稳定性需求，焊点必须具备极高的机械强度与电气可靠性。





传统焊接技术在应对此类精密焊盘焊接时，存在诸多难以克服的问题。烙铁焊接的机械接触容易造成焊盘移位或损坏，且热传导范围大，可能影响周边敏感元件；热风焊接则难以精准控制热量输出，容易导致焊锡过量或不足，造成短路或虚焊。某知名音频设备制造商在前期生产中，采用传统焊接工艺，产品良品率仅75%，大量的焊接不良品不仅增加了生产成本，还严重影响了产品的交付周期和市场口碑。



二、大研智造激光锡球焊锡机的技术破局之道

（一）亚微米级视觉定位系统





大研智造激光锡球焊标准机搭载500万像素高分辨率CCD相机，配合亚像素级图像处理算法，实现±0.15mm的超高定位精度。针对骨传导传感器扬声器中0.25mm间距的微小焊盘，设备能够快速捕捉引线与插针的空间位置，通过三维坐标补偿技术，确保激光束精准聚焦于焊接点，避免因定位偏差导致的虚焊或短路风险。



（二）智能脉冲激光能量调控技术





采用闭环温度控制系统，激光功率可在60 - 150W（半导体）/200W（光纤）范围内动态调节。针对骨传导扬声器的敏感特性，设备可将热影响区控制在0.1mm²以内。例如，在焊接超薄引线时，系统自动启用“微脉冲模式”，通过高频短脉冲激光输出，实现瞬间熔锡，既保证焊点强度，又避免热应力对声学膜片的损伤。



（三）高精度锡球定量输送系统





自主研发的真空负压锡球输送机构，可稳定输送0.15 - 1.5mm直径的锡球，送球精度达±0.01mm。对于骨传导扬声器中不同规格的焊接需求，设备可自动匹配最佳锡球尺寸：如插针焊接采用0.3mm锡球确保牢固连接，而引线焊接则选用0.2mm锡球实现精细连接，确保每个焊点的一致性与可靠性。



（四）低应力焊接结构设计





整体采用大理石龙门平台架构，配合非接触式焊接方式，彻底消除传统焊接中的机械压力影响。设备运行时振动幅度小于0.01mm，有效保护骨传导扬声器的精密声学结构，确保焊接后器件的频率响应、灵敏度等声学指标不受影响。





三、打样焊接过程全记录

（一）前期工艺评估与参数调试

客户将骨传导传感器扬声器样品送达大研智造实验室后，技术团队通过显微镜观察、焊盘尺寸测量等方式，详细分析焊盘的材质、尺寸和焊接要求。针对微小焊盘的特点，制定了“低温预热 + 精准锡球投放 + 脉冲焊接”的工艺方案。



在参数调试阶段，技术人员通过大量试验，对激光功率、脉冲宽度、锡球直径、焊接速度等关键参数进行优化。例如，最初的焊接试验中，发现部分焊点出现锡量不足的情况，通过将锡球直径从0.2mm调整为0.25mm，并适当增加激光功率，最终获得了理想的焊点形态。



（二）实际焊接操作





设备运行时，视觉系统首先对焊盘进行快速定位，整个过程仅需1.2秒。随后，锡球输送系统精准推送锡球至焊盘上方，激光束在0.15秒内完成单点焊接。整个焊接过程自动化程度高，无需人工干预，且通过氮气保护系统抑制氧化，确保焊点表面光洁、性能稳定。单台设备每小时可完成500个器件的焊接，效率较传统工艺提升6倍以上。



（三）严格的质量检测与优化

焊接完成后，采用多维度的质量检测手段确保焊接质量：

1. 显微镜外观检测：通过高倍显微镜观察焊点形态，确保焊点饱满、光滑，无气孔、裂纹等缺陷；

2. 电气性能测试：使用专业仪器检测焊点的接触电阻和绝缘电阻，确保电气性能达标；

3. X射线检测：利用X射线探伤设备检查焊点内部是否存在虚焊、桥连等问题。







经过多轮检测和参数优化，最终将焊接良品率提升至99.8%，远超客户预期。





四、应用效果与客户反馈

（一）生产效率大幅提升





引入大研智造激光锡球焊锡机后，客户的单日产能从原来的600件提升至3000件，生产效率提升了4倍。设备的高稳定性和自动化操作，有效解决了人工焊接效率低、一致性差的问题，显著缩短了产品交付周期。



（二）成本显著降低





良品率从75%提升至99.8%，极大减少了因焊接不良导致的原材料浪费和返工成本。据客户测算，年综合生产成本降低超过40%，其中返修成本下降超过80%。此外，设备自带的清洁系统和长寿命喷嘴（使用寿命超50万次），进一步降低了设备的维护成本。



（三）产品质量显著提升

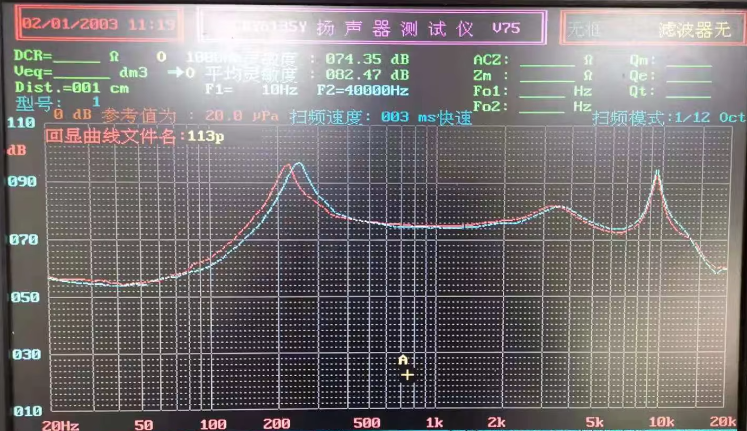

焊接工艺的升级使骨传导扬声器的性能得到明显改善。经第三方检测机构验证，产品的电气稳定性提高20%，长期使用的可靠性大幅增强。良好的焊接质量也提升了客户产品的市场口碑，助力其在竞争激烈的智能穿戴市场中脱颖而出。





五、行业应用拓展与技术展望

大研智造激光锡球焊锡机在骨传导传感器扬声器焊盘焊接中的成功应用，充分展示了其在精密焊接领域的技术优势。除智能穿戴设备外，该设备还广泛应用于MEMS传感器、摄像头模组、半导体封装等高精密度电子制造领域。





未来，随着电子产品向小型化、集成化方向发展，对精密焊接技术的要求将不断提高。大研智造将持续加大研发投入，重点推进以下技术创新：

1. 更高精度焊接技术：研发适配0.1mm以下焊盘间距的焊接工艺，满足下一代精密电子器件的制造需求；

2. 智能化生产系统：集成AI算法实现焊接参数的自适应调整，结合物联网技术实现设备的远程监控和故障预警；

3. 绿色焊接工艺：探索环保型焊料和助焊剂的应用，推动行业向绿色制造方向发展。





六、结语
