一、毫米级线圈马达焊接的技术困境与行业挑战





在3C电子、智能家电、汽车电子等领域，毫米级线圈马达作为核心驱动部件，广泛应用于摄像头模组、无人机云台、精密仪器等产品。其中，漆包线作为线圈马达的关键导电材料，其焊接质量直接影响马达的性能与可靠性。以某知名手机厂商的摄像头自动对焦（AF）马达为例，漆包线直径仅0.05-0.1mm，焊点间距不足0.25mm，传统焊接技术面临着三大核心难题：

1. 精密定位难：烙铁焊接的人工操作难以精准对准微小焊点，容易造成漆包线偏移或短路；

2. 热损伤风险高：热风焊接的大面积加热会导致漆包线绝缘层融化，甚至损坏马达内部的磁路结构；

3. 一致性差：人工焊接受操作者经验影响大，批量生产时焊点强度与电气性能波动明显。某电子制造企业在采用传统焊接工艺时，漆包线焊接良品率仅72%，返工成本占生产成本的18%，严重制约了产能提升与产品竞争力。



二、大研智造激光锡焊机：突破传统的技术革新

（一）亚微米级视觉定位系统





大研智造激光锡球焊标准机搭载500万像素高分辨率CCD相机，结合亚像素级图像处理算法，实现±0.15mm的超高定位精度。针对毫米级线圈马达的微小焊点，设备可在0.8秒内完成三维坐标校准，确保激光束精准作用于直径仅0.1mm的漆包线焊点，彻底解决传统焊接的定位偏差问题。



（二）智能激光能量调控技术





采用闭环温度控制系统，激光功率可在60-150W（半导体）/200W（光纤）范围内动态调节。针对漆包线焊接的特殊性，设备创新性地开发“微脉冲焊接模式”：通过高频短脉冲激光（脉宽0.5-2ms）瞬间熔化锡球，将热影响区控制在0.05mm²以内，既保证焊点强度，又避免绝缘层受损。



（三）高精度锡球输送系统





自主研发的真空负压锡球输送机构，可稳定输送0.15-1.5mm直径的锡球，送球精度达±0.01mm。针对漆包线焊接需求，设备自动匹配0.2mm锡球，配合精密供球系统，实现单点锡量误差＜0.005mg，确保焊点饱满且无多余焊料残留。



（四）低应力焊接结构设计





整体采用大理石龙门平台架构，运行时振动幅度＜0.01mm，并采用非接触式焊接设计。在焊接过程中，避免了传统烙铁的机械压力对脆弱漆包线的损伤，保障马达内部精密结构不受影响。



三、打样焊接全流程：从技术难题到完美解决方案

（一）工艺需求深度分析





客户提供的毫米级线圈马达样品，其漆包线直径0.08mm，焊点间距0.2mm，要求焊点拉力≥1.2N，接触电阻＜50mΩ。大研智造技术团队通过显微观测、材料热物性分析，确定三大技术难点：漆包线绝缘层快速剥离与焊接同步、微小焊点的强度控制、批量生产的一致性保障。



（二）定制化参数调试





通过DOE（实验设计）方法，对激光功率、脉冲宽度、锡球直径、焊接速度等12个参数进行组合测试：

1. 绝缘层处理：采用“预脉冲激光”技术，先以低功率激光（30W）瞬间剥离漆包线绝缘层，再以80W功率完成焊接，避免氧化与残留；

2. 焊点成型优化：将锡球直径从0.25mm调整为0.2mm，配合1.5ms脉冲宽度，使焊点呈标准半球形，接触面积增加30%；

3. 效率提升：通过优化运动路径，将单点焊接时间从1.2秒缩短至0.6秒，产能提升50%。



（三）自动化焊接实施

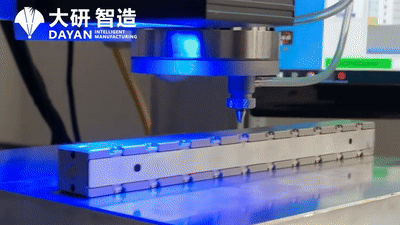

设备运行时，视觉系统自动识别线圈马达的焊接点位，完成定位后，锡球输送系统以3球/秒的速度精准供球。激光束在氮气保护下完成焊接，避免氧化，确保焊点表面光洁。单台设备每小时可完成800个马达的焊接，效率是人工焊接的8倍。



（四）严苛质量检测体系





1. 外观检测：通过200倍显微镜检查焊点形态，确保无虚焊、桥连，表面无气孔；

2. 电气性能测试：使用微欧计检测接触电阻，均＜35mΩ，满足设计要求；

3. 机械强度测试：通过拉力试验机测试，焊点平均拉力达1.5N，超标准25%；

4. 可靠性验证：模拟产品实际使用环境，进行1000次循环弯折测试，焊点无脱落、断裂。



经多轮优化，最终实现焊接良品率99.7%，远超客户预期的95%目标。



四、应用成效：客户价值的全方位提升





（一）生产效率飞跃

引入大研智造激光锡焊机后，客户月产能从原12万件提升至50万件，交货周期缩短60%，成功拿下多个国际品牌订单，市场份额增长40%。



（二）成本显著降低

良品率从72%提升至99.7%，每年减少返工成本约380万元；设备的低维护特性（喷嘴寿命超50万次）使年度维护费用降低70%，综合生产成本下降32%。



（三）产品性能突破

经第三方机构检测，采用激光焊接的线圈马达，其启动响应速度提升20%，电磁干扰降低15%，产品在高端市场的竞争力大幅增强。



五、行业应用拓展与技术展望





大研智造激光锡焊机在毫米级线圈马达焊接中的成功，为精密电子制造领域树立了新标杆。目前，该技术已拓展至以下领域：

1. 微型扬声器：实现音圈与端子的高精度焊接，提升音质表现；

2. 医疗传感器：满足植入式设备对焊接可靠性与生物兼容性的严苛要求；

3. 新能源汽车：应用于电机绕组焊接，保障高功率下的电气稳定性。





未来，大研智造将持续创新：

1. 研发亚毫米级焊接技术：突破0.1mm以下焊盘间距的焊接难题；

2. 智能化工艺系统：集成AI算法，实现焊接参数的自适应优化；

3. 绿色焊接方案：开发环保型助焊剂与无铅焊料，推动行业可持续发展。



六、结语

在精密焊接的微观世界里，大研智造激光锡焊机以微米级的精度、智能化的控制与稳定可靠的性能，为毫米级线圈马达焊接提供了完美解决方案。凭借20余年的行业积淀与全自主研发能力，大研智造不仅提供设备，更提供从工艺开发到售后服务的全流程支持。如果您在精密焊接领域面临挑战，无论是电子、医疗还是新能源行业，欢迎[联系我们]，携手探索焊接技术的无限可能！
